怎么选择电子负载?
发布时间:2018-04-17

怎么选择电子负载?

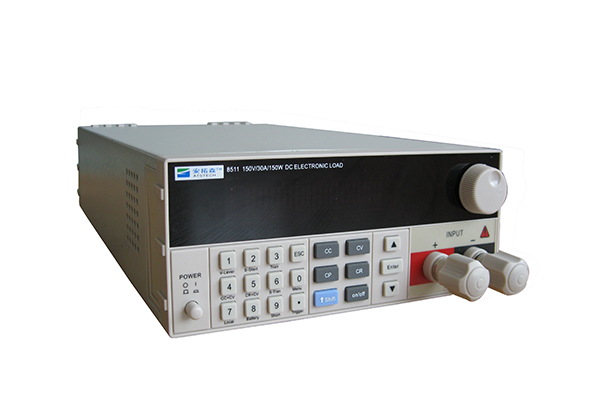

电子负载



一. 基本选择


1.电压,电流和功率的选择


根据被测设备的输出特性来选择电子负载:电压,电流,功率和测试需求精确度。电子负载的模组在测试时只能够单独工作或者并联操作,串联对于模组来说是很危险的。所以最理想的状态是所有要求均在单模组的量程范围内,其次是通过多模组并联能够实现的选型。也就是说,所选模组的电压时一定要符合测试要求。单个模组或者满装机框时的电流和功率总和要满足测试要求。



2.精确度和分辨率的选择


精确度和分辨率是电子负载的一个重要的参数指标。



电子负载的精确度不同表示方法的意义。



1%+2d 1%的测量值+最小显示值的2倍



1%+2%FS: 1%的测量值+1%的满量程


 1%OF: 1%的(满量程+测量值)



分辨率:是仪器能够反映外部变化的最小外部变化量。


二.功能选择



1.基本功能选择


市面上的电子负载均有基本的四项功能:恒流、恒压、恒阻和恒功率。

如果只是用到恒流功能,对其他功能要求不多的情况下,可以选用合适的,符合精确度的电子负载。如果对其他功能要求能够稳定的带载,就要考虑电子负载是否同时具备始终功能。


2.动态带载



动态带载,就是电子负载做模拟的变化带载,也叫瞬态。几个重要的参数:


变化斜率:笼统的说是电子负载可以完成的变化速度,精确地说是电子负载变化时,从变化量的10%~90%的变化速率。恒流状态下的单位是A/mS,A/uS。



响应时间:电子负载可以完成变化的最小时间。单位uS。



电子负载的动态(瞬态)频率分为两种:


动态频率(只包含一个上升沿或者一个下降沿,或者说单位时间变化的次数),瞬态频率(一个周期包含上升沿+下降沿)。



一个电子负载是否做的货真价实,就要看电子负载的变化带载完成的情况了。如果是硬件实现的功能,就可以用示波器测试电流输出监视端口,查看波形是否完好。如果出现毛刺或者信噪比很大的情况下,那么此功能仅仅是由软件计算,而不是硬件实现的。



软件实现的动态带载时无法完美的执行电子负载所设定的变化。但是如果要求不高,可忽略这种现象造成的影响。


3.模拟带载(外部编程输入)


本功能是为了实现更复杂的电子负载带载变化情况而设定的功能。动态带载是模拟一个梯形波变化的带载功能,而本功能大大扩充了电子负载所能执行的变化方式。只要信号发生器能够发生的电压在10V一下的波形信号,电子负载均能模拟。



4.序列功能


序列功能是指把很多定态设置按时间顺序排列组合成一个测量过程。可以完成一个产品的整个质量参数的测量,本功能大大简化了繁琐的设置,减轻了测试工作量。配合存储设置和调用功能,更是大大简化了操作。序列的可设置步骤跟据品牌不同而不同。


三.保护功能选择


电子负载应该有完善的保护功能。保护功能分为对内(电子负载)保护功能和对外(被测设备)保护功能。


对内保护有:过压保护,过流保护,过功率保护,电压反向和过温保护。


对外保护有:过流保护,过功率保护,吃载电压荷低电压保护。


选择电子负载应该选择是拥有真保护国内的电子负载。如果功能是由硬件实现的,保护速度会很快。如果是由软件实现,速度有滞后性,并且模组死机的话将会发生危险。



四.其他功能选择



如果还需要电子负载的其他功能,请参看需求选择拥有这个功能的电子负载。比如


同步功能:可以同时操作多个模组的工作状态。



联机接口:GPIB,RS232,LAN,USB,选择适合的。



组装ATE测试系统:考虑接线柱连接其他设备的方便性,考虑命令的标准性等等。


过流,过功率测试。OCP,OPP。在产品需要的时候选择此功能,适用于研发等。



总言:电子负载的种类是多种多样的,选择适合的电子负载是电源类研发或者生产中一个重要的方面。在可以接受的成本下,选择更好更方便的电子负载是提高效率,保证质量的前提。
