直流电子负载怎样调控开关电源?

发布时间:2018-04-27

直流电子负载怎么调试开关电源,该如何测试开关电源的输出电流和输出电压,及它们的输出电流电压的范围

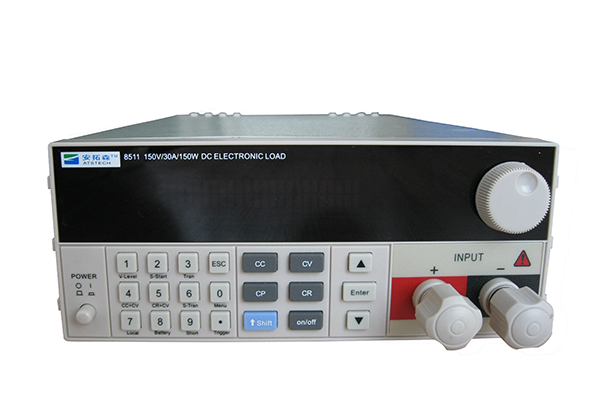

直流电子负载

首先根据开关电源的输出电压和输出功率选择合适的电子负载,否则电子负载无法正常工作。一般如果输出电压高于电子负载上限,电子负载会直接关闭。

一般电子负载可以选择恒压模式、恒流模式及恒阻值模式。而开关电源多为恒压输出,电子负载多选择恒流模式,即通过调节电子负载的电流值来改变负载的功率。

开关电源通电前,最好将电子负载的电流值调小,即选择轻载,如果确定开关电源OK的话,可以根据输出电压选择电流值,即得到需要的功率。输出电压随输出电流的上升会略有下降,主要因为线损和431及光耦的反馈等问题。

开关电源通电后,如正常工作则不断增大电流值,根据你设计的功率,用示波器观察主电路电流等,电流大概到达某值以后就不能再加了,可以观察主电路电流发生畸变、非线性等,即电感饱和。电流不能再增加,否则电源会烧坏。
