移动电源的测试项目

发布时间:2018-06-05

移动电源质量检测主要分为以下几个项目:实际容量检测、内阻检测、转换效率检测、过载及短路保护检测、空载电压、带载电压等。

移动电源检测主要用到的仪器仪表:老化柜,直流电源,电子负载仪,电池内阻测试仪,功率计,万用表等

移动电源测试关键项目:

1、 实际容量检测:实际容量检测是对移动电源实际使用时能放出的电池容量值进行检测。这一项检测可以测试移动电源标称的容量和实际使用时发出容量的差距,如果电池的实际容量低于标称容量,那么这款移动电源则视为虚标容量。这项测试可以使用电子负载进行测试,使用电子负载恒流功能设置好放电电流以及放电截至电压值后,启动测试,电子负载能自动得出实际容量值。

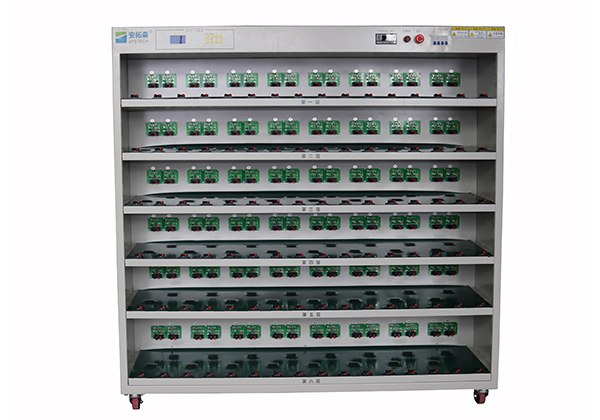

移动电源老化柜

所需设备:直流电子负载

2、 内阻测试:移动电源的内阻不是常数,在充放电过程中随时间不断改变,这是因为移动电源电芯内化学活性物质的组成,电解液的浓度和温度都在不断的改变。欧姆内阻遵守欧姆定律,极化内阻随电流密度增加而增大,但不是线性关系。常随电流密度的对数增大而线性增加。电池的内阻很小,我们一般用毫欧的单位来定义它。内阻是衡量电池性能的一个重要技术指标。正常情况下,内阻小的电池放电能力强,内阻大的电池放电能力弱。

所需设备:内阻电源测试仪

3、 转换率测试:移动电源的转换效率的概念与LED驱动电源时一样的,即移动电源实际能输出的电能与电芯的的实际输出电能之间的比例。转换效率越高,那么移动电源的品质则越好,移动电源的转换效率是使用直流电子负载仪及直流电源的配合对每款移动电源的电路板进行检测。检测过程中,使用直流电源模拟移动电源电芯,使用直流电子负载模拟用电器,观测输入输出两端数据。通过计算能轻松得出移动电源的转换效率。

所需设备:直流电子负载仪,直流电源

4、 过载及短路测试:过载短路测试是属于移动电源安规测试。短路保护方面,我们只需要在移动电源输出端接上电子负载进行短路测试,看移动电源是否做出保护动作,保护恢复时间是多久;而过载保护测试,则是在输出端接上直流电子负载直接进行OCP测试,可轻松测试出保护具体的保护值。过载保护值过大或者过小都会影响移动电源的正常工作。

所需设备:电子负载仪

5、 待机电流(待机功耗):除了以上几个性能指标,移动电源还有一个十分重要但常常被大家所忽略的指标,那就是待机电流(待机功耗)。移动电源待机电流页脚做自放电电流是移动电源的输出端由于空气的接触导通形成的微小电流。待机电流越大也就意味着移动电源在非正常状态下自耗电越大。所以移动电源的待机电流越小越好。一般锂电池的月自放电率在3%为正常。超过这个值则需要对移动电源的相关材料进行修改。

所需设备:万用表

6、 循环次数测试:对于移动电源来说循环次数也是一个非常重要的参数。国标规定的锂电池循环寿命测试条件及要求:在环境温度20℃±5℃的条件下,以1C充电,当电池端电压达到充电限制电压时,改为恒压充电,直到充电电流小于或等于1/20C,停止充电,搁置0.5h~1h,然后以1C电流放电至终止电压,放电结束后,搁置0.5h~1h,再进行下一个充放电循环,自制连续两次放电时间小于36min,则认为寿命终止,循环次数必须大于300次。按照这个模式,经过≥300次循环后容量仍然有60%以上。

所需设备:充放电老化柜
