用电子负载怎么测量电池容量?

发布时间:2018-09-28

日常生活中用到电池的地方很多,时钟,电子称,闹钟等等。不同的电池都有各自的容量,同一种电池,放电电流不同,放出来的容量也会不同,电池有很多参数,如电池的标称电压、电池容量、最大输出功率等等。那么日常我们使用的电池容量是怎么被测试出来的呢?大家一起来了解一下吧:

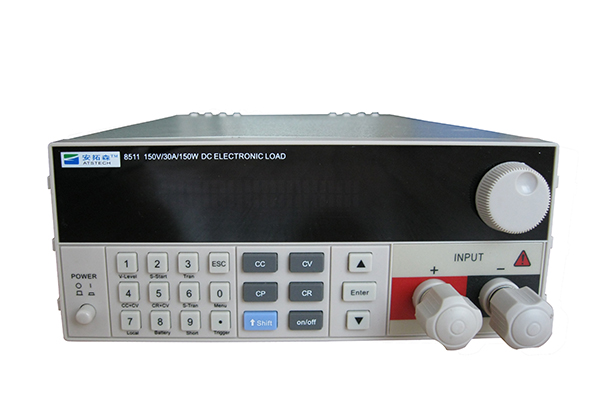

电子负载

电子负载测试电池容量步骤如下:

1、测试前的接线

将电池的正负极直接接入深圳电子负载输入端。在大电流下,导线上的电压降可能对测量带来影响时,由于导线上的有电压降,负载测量的电压会偏低,为了消除这一现象,可以采用远端补偿的接法来消除电压。

2、设置停止条件

使用电池测试模式测试电池时,需要先设置电池放电的停止条件。停止条件有:关断电压值、关断容量值和放电时间,当三者中任意一种条件满足时,则电池放电测试停止。

一般的测试重点关注并设置关断电压值,关断容量值和放电时间这两个参数设置为最大即可。

3、上位机显示电池放电曲线

使用电子负载的上位机进行测试。将电子负载和电脑连接后,开启上位机软件同样先设定停止条件,再启动电池放电测试,测试结束,上位机可记录电池电压和容量的关系曲线。
