最新快充测试系统方案

1产品简介       ate自动化测试设备_ate电源自动测试系统

快充智能测试系统，是在原来基础增加行业快充电源的QC2.0、QC3.0、PD、MTK一体式全面测试。这套测量系统不仅可以高效、快捷的帮助用户完成测试功能，同时也为用户提高产品品质提供了有力保障。安拓森作为国内异军突起的测试测量厂商，将始终专注于测量，坚持自主创新，为用户提供更多创新的行业解决方案，真正体现客户价值。该系统是一个主要用于充电器或直流电源进行自动化测试的系统，具有自动化程度高、操作简单、界面友好、性能稳定、测试准确、速度较快等特点。

2测试项目

一、输入端特性测试：

1、输入电压测试(Input voltage test)；

2、输入有效值电流测试（Input RMS current test）；

3、输入功率测试（Input power test)；

4、输入功率因数测试（Input power factor test)；

二、输出端特性测试：

1、输出直流电压测试（Output DC voltage test）；

2、输出直流电流测试（Output DC current test）；

3、输出直流功率测试（Output DC power test)；

4、电压纹波测试(Peak-peak noise test)；

5、效率测试(Efficiency test)；

6、平均效率测试（CEC test）；

三、稳定度测试：

1、输入电源调整率测试(Input voltage regulation test)；

2、负载调整率测试(Load regulation test)；

3、综合调整率测试(Combine regulation test)；

四、保护功能测试：

1、短路保护测试(Short circuit test)；

2、过电流保护测试(Over current protection test)；

五、特殊功能：

1、快充QC2.0/3.0/4.0，MTK,PD测试

2、D+、D-测试；

3、PASS、FAIL外接指示功能；

4、条形码生成或读取(Barcode scan)。

5、MES专属定制功能

3快充测试原理

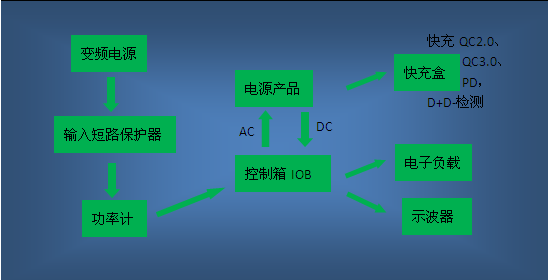

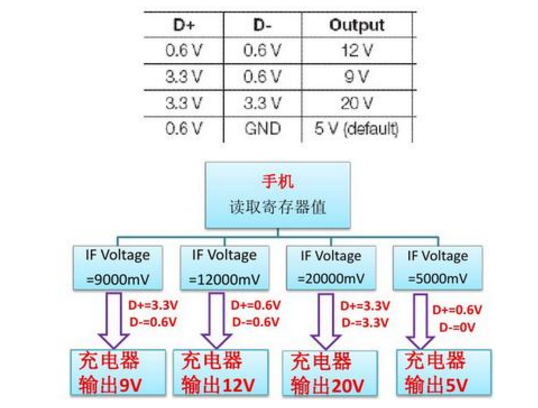

QC2.0主要是通过D+D-输入对应电压，线长阻抗大的时候，会导致升电压失败。为此自主开发QC2.0测试快充协议板，内置阻抗匹配电路，通道全隔离电路，可解决此异常的发生。

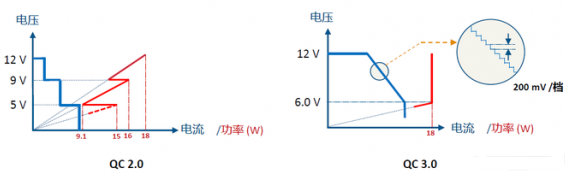

QC3.0主要是通过D+D-脉冲方式，一次200MV递增、递减，到所需测试电压，控制时环境干扰过大会导致递增、递减错误，还与行业中各个IC产商的微区别也会导致测试异常。

为此自主开发QC3.0测试快充协议板，内置抗干扰电路与通道隔离电路，兼容行业所有QC3.0的IC厂商协议，全面解决测试异常发生。

4PD测试原理

PD快充主要是通过CC信号脚，触发切换输出电压，目前行业中各个IC产商的微区别会有测试方式区别，如OCP,短路后的复位电压不固定，激活PD协议时电压不同等。

为此经多次实验分析确认，研制PD全兼容测试快充协议板，内置抗干扰电路与通道隔离电路，兼容行业所有QC3.0，QC2.0的IC厂商协议，全面解决测试异常发生。

5MTK协议

安拓森MTK标配赠送，兼容行业所有MTK协议且稳定。

6D+D-测试

D+D-可快速检测出不良品，正极到D-，D-到D+，D+到负极各点之间的电路。    ate自动化测试设备_ate电源自动测试系统
