什么是电子负载?如何选购?

发布时间:2018-12-03

一、什么是电子负载

负载是消耗电能的装置,其可以将电能转换成机械能、热能、光能、所需的风能或电能.常用负载如:白炽灯、变压器、电炉、电机、冰箱、空调.

电子负载并不完全等同于正常负载.电子负载具有测试功能.它是用于模拟其他电气设备的电气环境的硬件.模拟状态参数可以任意改变,以测试各种常见状态和限制的电气设备.电子负载属于仪表类别,也称为电子负载表.它由一个电阻器、电感器、电容器、晶体管、集成电路组成.由于模拟电源环境,它不是固定的,基本上所有负载都是程控负载(也称为可编程电子负载).由于DC=电压×电流下的功率,AC环境下的功率算法比较复杂,因此应用和市场大多是直接过程控制电子负载!

根据不同的接入电流,分为直流电子负载和交流电子负载.一般有恒流、恒压、固定电阻、恒功率、短路和动态负载多种模式.高品质的电子负载具有完善的保护功能.保护功能分为内部(电子负载)保护功能和外部(测试设备)保护功能.内部保护:过压保护、过流保护、过功率保护、电压反向和过温保护.外部保护:流保护、过功率保护、负载电压和低压保护.

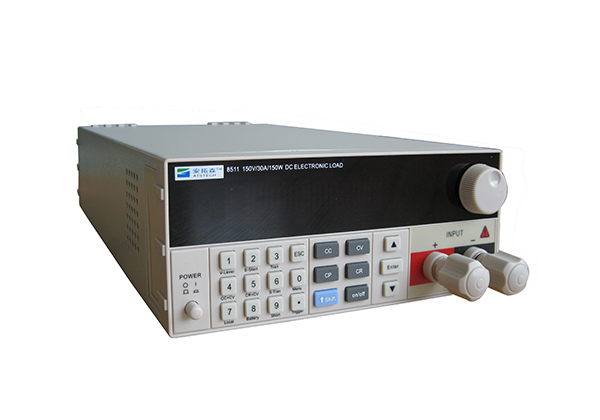

电子负载

二、选择电子负载是需要注重的几点

1、电压,电流和功率选择;精度和分辨率选择.根据测试来源(电源、电池、充电桩..)选择电子负载电压、电流、电源的精度和分辨率.

2、基本功能

市场上有三到六种电子负载编程模式.大多数电子负载具有以下四种基本编程模式:恒定电流、恒定电压、恒定电阻和恒定功率;根据待测源,选择具有相应功能的电子.加载.

3、动态加载

变化斜率:当电子负载变化时,变化率从变化量的10%变化到90%,单位A / mS变为CC状态,A / uS.

响应时间:电子负载可以更改的最短时间,以美国为单位.

电子负载的动态(瞬态)频率:动态频率(仅包含一个上升沿或一个下降沿,或每单位时间的变化次数),瞬态频率(一个周期包括上升沿+下降沿).

4、序列功能

序列函数是指按时间顺序将许多稳态设置组合成测量过程.它可以完成产品的整个质量参数的测量.此功能大大简化了繁琐的设置并减少了测试工作量.通过存储设置和调用功能,它大大简化了操作.

5、模拟负载(外部编程输入)

此功能是一个功能集,用于实现更复杂的电子负载变化.动态负载是模拟梯形波变化的负载函数,该函数极大地扩展了电子负载的执行方式.信号发生器可以产生电压低于10V的波形信号,并可以模拟电子负载.

6、保护和其他功能选择

此功能主要是根据用户实际需要,进行相对应的定制。
