电子负载你了解多少？

什么是电子负载？

电子负载是通过控制内部功率（MOSFET）或晶体管的导通量（量占空比大小），依靠功率管的耗散功率消耗电能的设备。它能够准确检测出负载电压，精确调整负载电流，同时可以实现模拟负载短路，模拟负载是感性阻性和容性，容性负载电流上升时间。 一般开关电源的调试检测是不可缺少的。

电子负载功能

电子负载整合具有测试设备的众多功能，如负载瞬态恢复时间、电流极限特性分析、效率、启动时间、源效应(电源调整率)、编程响应时间、PARD(波纹和噪声)、功率因子、伏特栓锁现象、过压关闭、飘移等。

电子负载可用几种方法执行电源测试。它们一般是可编程的，但大多数电子负载需要外部DAC编程器。这一能力在测试期间能精确控制负载值，为测试装置操作者提供有价值的状态信息。电子负载通常采用FET设计，它比采用继电器和电阻器的解决方案更可靠，也更简易，还可选择工作模式：恒流(CC)、恒压(CV)和恒阻(CR)。较复杂的电子负载在一台产品中都会提供这三种模式，具有最高的测试灵活性，并且还提供测量直流电压和电流这两种电源的通用解决方案。电子负载的最后一项优点是可提供通过总线的回读，而无需使用一些测试中测量电压和电流的数字多用表。

电子负载分类

1、容性负载

容性负载：和电源相比，负载电流超前负载电压一个相位差，此时负载为容性负载（如补偿电容负载）。

电路中类似电容的负载，可以使电流超前电压降低电路功率因数。一般把负载带电容参数的负载，即符合电压滞后电流特性的负载成为容性负载。充放电时，电压不能突变。其对应的功率因数为负值。对应的感性负载的功率因数为正值。在高频领域，是指负载虚部为负值的负载。

一般电源控制类产品，所给出的负载，如未加说明则是给出的是视在功率；即总容量功率；它既包括有功功率，也包括无功功率； 而一般感性负载说明中给出的往往是有功功率的大小，例如荧光灯，标注为15~40瓦的荧光灯，镇流器消耗功率约为8瓦，实际在考虑用定时器，感应开关在控制它时，则要加上这8瓦；具体不同的产品感性部分，即无功功率的大小，可以通过其给出的功率因数来计算。

2、感性负载

混联电路中容抗比感抗大,电路呈容性反之为感性。通常的用电器中并没有纯感性负载和纯容性负载。因为这两种负载不做有用功。

只有在补偿电路中才使用纯感性负载或纯容性负载。又因为绝大多数负载除阻性外，多数为感性负载，因此补偿的时候多数就用电容来补偿，所以，纯容性负载用得比纯感性负载多。如电动机，变压器等等，通常为感性负载。部分日光灯为容性负载。

参数选择

1、电压、电流和功率的选择

根据被测设备的输出特性来选择电子负载：电压，电流，功率和测试需求精确度。电子负载的模组在测试时只能够单独工作或者并联操作，串联对于模组来说是很危险的。所以最理想的状态是所有要求均在单模组的量程范围内，其次是通过多模组并联能够实现的选型。也就是说，所选模组的电压时一定要符合测试要求。单个模组或者满装机框时的电流和功率总和要满足测试要求。

2、精确度和分辨率的选择

精确度和分辨率是电子负载的一个重要的参数指标。电子负载的精确度不同表示方法的意义。举例如下：

1%+2d　 1%的测量值+最小显示值的2倍

1%+2%FS： 1%的测量值+1%的满量程

1%OF：　 1%的（满量程+测量值）

功能选择

1、基本功能

市面上的电子负载均有基本的四项功能：恒流、恒压、恒阻和恒功率。在功能基本相同，精确度相差不大的情况下，怎么判断是否符合要求呢？市场上部分电子负载只有一套工作电路，就是恒流功能。其他功能是根据欧姆定律计算出来，虽然标称有其他功能，但是实际情况是只有恒流功能，通过调节电流来实现其他功能。这样节省了成本，却留下了其他功能工作精度低，工作的不稳定。测试完成的情况，要看电源的质量，外部环境和运气了。而安拓森电子负载的所有功能均有不同的电路实现，完全能够很好的完成所标称的所有极限指标，稳定带载。

如果只是用到恒流功能，对其他功能要求不多的情况下，可以选用合适的，符合精确度的电子负载。如果对其他功能要求能够稳定的带载，就要考虑这个问题了。

2、动态带载

动态带载，就是电子负载做模拟的变化带载，也叫瞬态。几个重要的参数：

变化斜率：笼统的说是电子负载可以完成的变化速度，精确地说是电子负载变化时，从变化量的10%～90%的变化速率。恒流状态下的单位是A/mS，A/μS。

响应时间：电子负载可以完成变化的最小时间。单位μS。

3、电子负载的动态（瞬态）频率

一个电子负载是否做的货真价实，就要看电子负载的变化带载完成的情况了。如果是硬件实现的功能，就可以用示波器测试电流输出监视端口，查看波形是否完好。如果出现毛刺或者信噪比很大的情况下，那么此功能仅仅是由软件计算，而不是硬件实现的。

软件实现的动态带载时无法完美的执行电子负载所设定的变化。但是如果要求不高，可忽略这种现象造成的影响。

4、模拟带载（外部编程输入）

本功能是为了实现更复杂的电子负载带载变化情况而设定的功能。动态带载是模拟一个梯形波变化的带载功能，而本功能大大扩充了电子负载所能执行的变化方式。只要信号发生器能够发生的电压在10V以下的波形信号，电子负载均能模拟。

5、序列功能

序列功能是指把很多定态设置按时间顺序排列组合成一个测量过程。可以完成一个产品的整个质量参数的测量，本功能大大简化了繁琐的设置，减轻了测试工作量。配合存储设置和调用功能，更是大大简化了操作。序列的可设置步骤跟据品牌不同而不同。

6、附加功能选择

如果还需要电子负载的其他功能，请参看需求选择拥有对应功能的电子负载。比如

同步功能：可以同时操作多个模组的工作状态。

联机接口：GPIB,RS232,LAN,USB，选择适合的。

组装ATE测试系统：考虑接线柱连接其他设备的方便性，考虑命令的标准性等等。

过流，过功率测试（OCP,OPP）:在产品需要的时候选择此功能，适用于研发等。

总言：电子负载的种类是多种多样的，选择适合的电子负载是电源类研发或者生产中一个重要的方面。在可以接受的成本下，选择更好更方便的电子负载是提高效率，保证质量的前提。

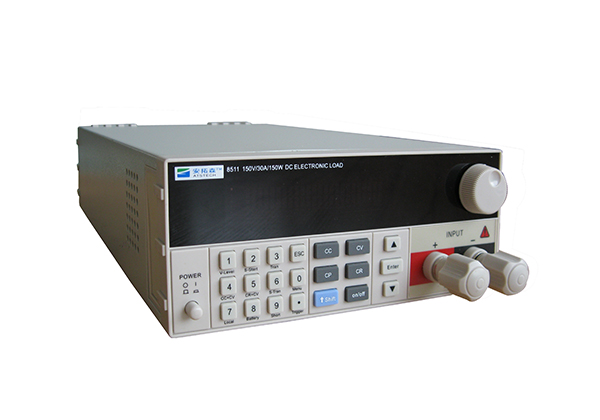

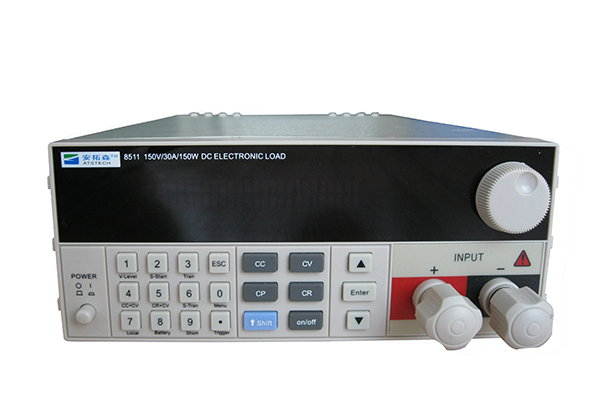

深圳市安拓森仪器仪表有限公司是一家致力于电源自动老化测试设备研发、生产、销售和服务的高新技术企业。推荐产品：电子负载仪、多功能电源老化车、动力电池老化车、无线充电老化架、小型老化柜、电池测试系统、电子负载ATS8511、老化控制柜等
