容性负载、感性负载和阻性负载的区别

发布时间:2019-01-28

容性负载、感性负载、阻性负载的区别

容性负载:和电源相比,负载电流超前负载电压一个相位差,此时负载为容性负载(如补偿电容负载)。

电路中类似电容的负载,可以使电流超前电压降低电路功率因数。

一般把负载带电容参数的负载,即符合电压滞后电流特性的负载成为容性负载。充放电时,电压不能突变。其对应的功率因数为负值。对应的感性负载的功率因数为正值。在高频领域,是指负载虚部为负值的负载。

一般电源控制类产品,所给出的负载,如未加说明则是给出的是视在功率:即总容量功率;它既包括有功功率,也包括无功功率;而一般感性负载说明中给出的往往是有功功率的大小,例如荧光灯,标注为15~40瓦的荧光灯,镇流器消耗功率约为8瓦,实际在考虑用定时器,感应开关在控制它时,则要加上这8瓦;

具体不同的产品感性部分,即无功功率的大小,可以通过其给出的功率因数来计算。

混联电路中容抗比感抗大,电路呈容性反之为感性。

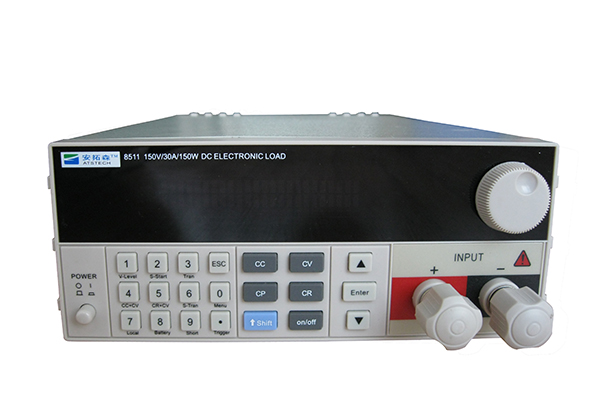

电子负载

通常的用电器中并没有纯感性负载和纯容性负载。因为这两种负载不做有用功。

只有在补偿电路中才使用纯感性负载或纯容性负载。又因为绝大多数负载除阻性外,多数为感性负载,因此补偿的时候多数就用电容来补偿,所以,纯容性负载用得比纯感性负载多。如电动机,变压器等等,通常为感性负载。部分日光灯为容性负载。

举例:

纯感性负载就是一组电感。通常用来补偿电路中的容性电流。

在电路中带线圈的用电设备,其线圈部分即为纯感性负载。如电动机、变压器、电风扇、日光灯镇流器等。

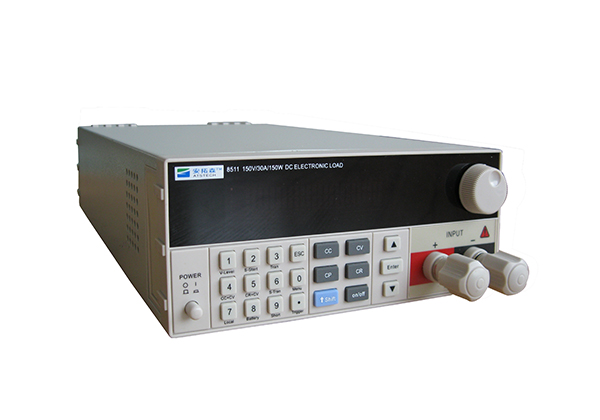

电子负载

纯感性负载的电流是不能突变。感性负载应用广泛。在电路中带电容的用电设备,其电容部分即为纯容性负载。如补偿电容等。

纯感性负载的电压是不能突变。从理论上讲:纯电阻电路、纯电容电路、纯电感电路是不纯在的。

电阻负载在作功时也会有电感、电容性负载存在。例如:导线间会存在线路间的电容,导线间和对地间存在电感,期间感性负载通常大于容性负载。电力电容在作功时也会发热,即电阻性作功。电感亦如此。元件的阻抗是频率的函数。在全频率范围内纯电阻电路、纯电容电路、纯电感电路是不存在的。理论上只有可能在某一个频率存在,实际中应该做不到。
