电子负载如何选择及品牌推荐

发布时间:2019-02-23

电子负载是指用电子器件实现的负载功能,通过控制内部功率器件MOSFET或晶体管的导通量,使功率管耗散功率,消耗电能的设备。如何选择一款合适的电子负载呢?

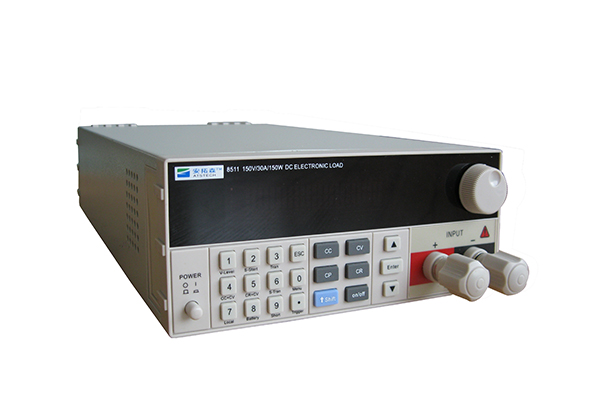

电子负载

电子负载的种类是多种多样的,选择适合的电子负载是电源类研发或者生产中一个重要的方面。在可以接受的成本下,选择更好更方便的电子负载是提高效率,保证质量的前提。建议大家从以下几点考虑:

1、电压,电流和功率的选择

根据被测设备的输出特性来选择电子负载:电压,电流,功率和测试需求精确度。电子负载的模组在测试时只能够单独工作或者并联操作,串联对于模组来说是很危险的。所以最理想的状态是所有要求均在单模组的量程范围内,其次是通过多模组并联能够实现的选型。也就是说,所选模组的电压时一定要符合测试要求。单个模组或者满装机框时的电流和功率总和要满足测试要求。

2、精确度和分辨率的选择

精确度和分辨率是电子负载的一个重要的参数指标。

电子负载的精确度不同表示方法的意义。

1%+2d  1%的测量值+最小显示值的2倍

1%+2%FS: 1%的测量值+1%的满量程

1%OF:  1%的(满量程+测量值)

3、基本功能选择

市面上的电子负载均有基本的四项功能:恒流、恒压、恒阻和恒功率。在功能基本相同,精确度相差不大的情况下,怎么判断是否符合要求呢?市面上有些品牌的电子负载只有一套工作电路,就是恒流功能。其他功能是根据欧姆定律计算出来,虽然标称有其他功能,但是实际情况是只有恒流功能,通过调节电流来实现其他功能。这样节省了成本,却留下了其他功能工作精度低,工作的不稳定,在他们内部流传的一句话是,恒阻功能的误差没有上限。测试完成的情况,要看电源的质量,外部环境和运气了。

如果只是用到恒流功能,对其他功能要求不多的情况下,可以选用合适的,符合精确度的电子负载。如果对其他功能要求能够稳定的带载,就要考虑这个问题了。

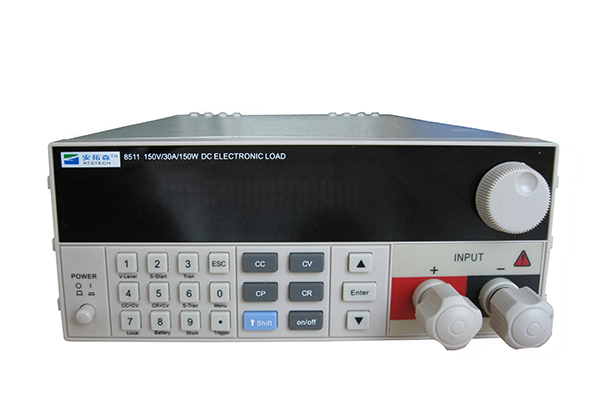

电子负载

4、动态带载

动态带载,就是电子负载做模拟的变化带载,也叫瞬态。几个重要的参数:

变化斜率:笼统的说是电子负载可以完成的变化速度,精确地说是电子负载变化时,从变化量的10%~90%的变化速率。恒流状态下的单位是A/mS,A/uS。

响应时间:电子负载可以完成变化的最小时间。单位uS。

电子负载的动态(瞬态)频率分为两种:

动态频率(只包含一个上升沿或者一个下降沿,或者说单位时间变化的次数),瞬态频率(一个周期包含上升沿+下降沿)。

一个电子负载是否做的货真价实,就要看电子负载的变化带载完成的情况了。如果是硬件实现的功能,就可以用示波器测试电流输出监视端口,查看波形是否完好。如果出现毛刺或者信噪比很大的情况下,那么此功能仅仅是由软件计算,而不是硬件实现的。

软件实现的动态带载时无法完美的执行电子负载所设定的变化。但是如果要求不高,可忽略这种现象造成的影响。

5、模拟带载(外部编程输入)

本功能是为了实现更复杂的电子负载带载变化情况而设定的功能。动态带载是模拟一个梯形波变化的带载功能,而本功能大大扩充了电子负载所能执行的变化方式。只要信号发生器能够发生的电压在10V一下的波形信号,电子负载均能模拟。拥有此功能的电子负载有,安捷伦和博计。其中博计是不建议客户使用此功能。

6、序列功能

序列功能是指把很多定态设置按时间顺序排列组合成一个测量过程。可以完成一个产品的整个质量参数的测量,本功能大大简化了繁琐的设置,减轻了测试工作量。配合存储设置和调用功能,更是大大简化了操作。


7、其他功能

如果还需要电子负载的其他功能,请参看需求选择拥有这个功能的电子负载。比如

同步功能:可以同时操作多个模组的工作状态。

联机接口:GPIB,RS232,LAN,USB,选择适合的。

组装ATE测试系统:考虑接线柱连接其他设备的方便性,考虑命令的标准性等等。

过流,过功率测试。OCP,OPP。在产品需要的时候选择此功能,适用于研发等。


电子负载推荐品牌(排名不分先后):

1、艾德克斯(ITECH)

2、安拓森(ATSTECH)

3、是德科技(Keysight)

4、中茂电子(Chroma)

5、固纬(GWINSTEK)

6、泰克(Tektronix )
