锂电池充放电老化架测试

发布时间:2019-04-30

锂电池是一个要求高品质、高安全的产品、消费者在使用时往往不清楚电池的性能,导致在使用时电池的工作效率往往达不到理想目标,有时甚至盲目使用还会引起电池爆炸事件的发生,人生安全也会受到损伤,因此了解电池的性能也是至关重要的。充电宝老化柜_充电宝老化架

电池性能测试主要包括电压、内阻、容量、内压、自放电率、循环寿命、密封性能、安全性能、储存性能、外观等,其它还有过充、过放、可焊性、耐腐蚀性等

测试工具:锂电池充放电老化架

测试步骤:

一、自放电测试

镍镉和镍氢电池的自放电测试为:由于标准荷电保持测试时间太长,一般采用24小时自放电来快速测试其荷电保持能力,将电池以0.2C放电至1.0V。1C充电80分钟,搁置15分钟,以1C放电至10V,测其放电容量C1,再将电池以1C充电80分钟,搁置24小时后测1C容量C2,C2/C1×100%应小于15%

锂电池的自放电测试为:一般采用24小时自放电来快速测试其荷电保持能力,将电池以0.2C放电至3.0V,恒流恒压1C充电至4.2V,截止电流:10mA,搁置15分钟后,以1C放电至3.0V测其放电容量C1,再将电池恒流恒压1C充电至4.2V,截止电流100mA,搁置24小时后测1C容量C2,C2/C1×100%应大于99%。

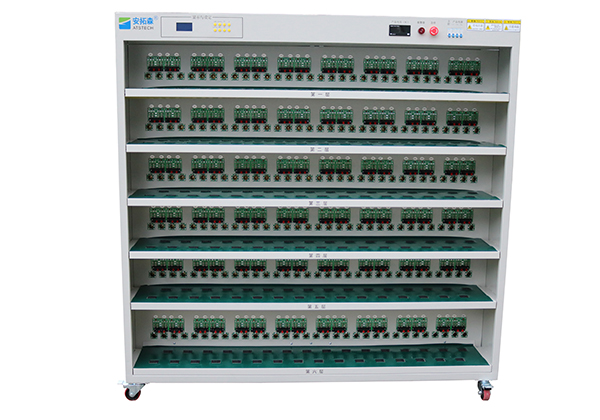

锂电池充放电老化架

二、内阻测量

电池的内阻是指电池在工作时,电流流过电池内部所受到的阻力,一般分为交流内阻和直流内阻,由于充电电池内阻很小,测直流内阻时由于电极容易极化,产生极化内阻,故无法测出其真实值;而测其交流内阻可免除极化内阻的影响,得出真实的内值。

交流内阻测试方法为:利用电池等效于一个有源电阻的特点,给电池一个1000HZ,50mA的恒定电流,对其电压采样整流滤波等一系列处理从而精确地测量其阻值。

三、IEC标准循环寿命测试

IEC规定镍镉和镍氢电池标准循环寿命测试为:电池以0.2C放至1.0V/支后

1.以0.1C充电16小时,再以0.2C放电2小时30分;

2.0.25C充电3小时10分,以0.25C放电2小时20分;

3.0.25C充电3小时10分,以0.25C放至1.0V;

4.0.1C充电16小时,搁置1小时,0.2C放电至1.0V(第50个循环),对镍氢电池重复1-4共400个循环后,其0.2C放电时间应大于3小时;对镍隔电池重复1-4共500个循环,其0.2C放电时间应大于3小时。

EC规定锂电池标准循环寿命测试

电池以0.2C放至3.0V/支后,1C恒流恒压充电到4.2V,截止电流20MA,搁置1小时后,再以0.2C放电至3.0V(一个循环)反复循环500次后容量应在初容量的60%以上。

四、内压测试   充电宝老化柜_充电宝老化架

镍镉和镍氢电池内压测试为:

将电池以0.2C放至1.0V后,以1C充电3小时,根据电池钢壳的轻微形变通过转换得到电池的内压情况,测试中电池不应彭底,漏液或爆炸。

锂电池内压测试为:(UL标准)

模拟电池在海拔高度为15240m的高压下,检验电池是否漏液或发鼓。

具体步骤:将电池1C充电恒流恒压充电到4.2V,截止电流10mA,然后将其放在气压为11.6Kpa,温度为(20±3℃)的低压箱中储存6小时,电池不会爆炸、起火、裂口、漏液。

五、跌落测试

将电池组充满电后从三个不同方向于1m高处跌落于硬质橡胶板上,每个方向做2次,电池组电性能应正常,外包装无破损。

六、振动实验测试

镍镉和镍氢电池振动实验方法为:

电池以0.2C放电至1.0V后,0.1C放电16小时,搁置24小时后按下述条件振动:

振幅:4mm;

频率:1000次,分XYZ三个方向各振动30分钟。

振动后电池电压变化应在±0.02V之间,内阻变化在±5m以内

锂电池振动实验方法为:

电池以0.2C放电至3.0V后1C充电恒流恒压充电到4.2V,截止电流10mA,搁置24小时后按下述条件振动:

振幅:0.8mm;

使电池在10Hz-55Hz之间振动,每分钟以1HZ的震动速率递增或递减。

振动后电池电压变化应在±0.02V之间,内阻变化在5m以内。

七、撞击实验

电池充满电后,将一个15.8mm直径的硬质棒横放于电池上,用一个20磅的重物从610mm的高度掉下来砸在硬质棒上,电池不应爆炸起火或漏液。

八、穿刺实验

电池充满电后,用一个直径为2.0mm-25mm的钉子穿过电池的中心,并把钉子留在电池内,电池不应该爆炸起火。

九、高温高湿测试

镍镉和镍氢电池高温高湿测试为:

电池以0.2C放电至1.0V后,1C充电75分钟后将其置与温度66℃,85%湿度条件下储存192小时,于常温常湿下搁置2小时,电池不应变形或漏液,容量恢复应在标称容量的80%以上。

锂电池高温高湿测试为:(国家标准)

将电池1C恒温恒压充电到4.2V,截止电流10mA,然后放入(40±2℃),相对湿度为90%-95%的恒温恒湿箱中搁置48H后,将电池取出在(20±5℃)的条件下搁置2H,观测电池外观应该无异常现象,再以1C恒流放电到2.75V,然后在(20±5℃)的条件下,进行1C充电,1C放电循环直至放电容量不少于初始容量的85%,但循环次数不多于3次。充电宝老化柜_充电宝老化架
