LED驱动电源有哪些分类?

发布时间:2017-12-12

LED驱动电源是把电源供应转换为特定的电压电流以驱动LED发光的电源转换器,通常情况下:LED驱动电源的输入包括高压工频交流(即市电)、低压直流、高压直流、低压高频交流(如电子变压器的输出)等。

LED驱动电源的输出则大多数为可随LED正向压降值变化而改变电压的恒定电流源。

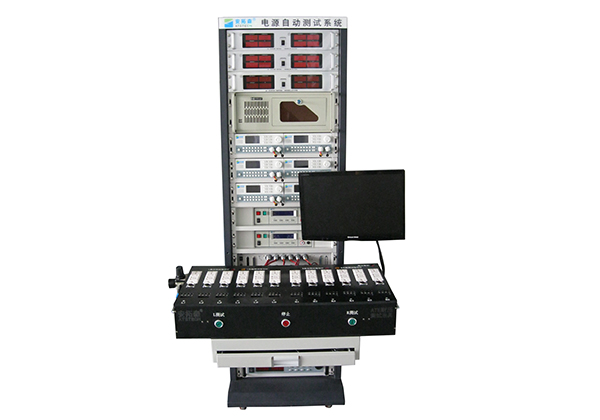

LED驱动电源测试系统

LED驱动电源按照驱动方式分类可分为:

(1)恒流式

恒流驱动电路输出的电流是恒定的,而输出的直流电压却随着负载阻值的大小不同在一定范围内变化,负载阻值小,输出电压就低,负载阻值越大,输出电压也就越高;

恒流电路不怕负载短路,但严禁负载完全开路;

恒流驱动电路驱动LED是较为理想的,但相对而言价格较高;

应注意所使用最大承受电流及电压值,它限制了LED的使用数量。

(2)稳压式

当稳压电路中的各项参数确定以后,输出的电压是固定的,而输出的电流却随着负载的增减而变化;

稳压电路不怕负载开路,但严禁负载完全短路;

以稳压驱动电路驱动LED,每串需要加上合适的电阻方可使每串LED显示亮度平均;

亮度会受整流而来的电压变化影响。

(3)脉冲驱动

许多LED应用都需要具备调光功能,通过调整LED的亮度和对比度可以实现调光功能。简单地降低器件的电流也许能够对LED发光进行调整,但是让LED在低于额定电流的情况下工作会造成许多不良后果,比如色差问题。

取代简单电流调整的方法是在LED驱动器中集成脉宽调制(PWM)控制器。PWM的信号并不直接用于控制LED,而是控制一个开关,例如一个MOSFET,以向LED提供所需的电流。PWM控制器通常在一个固定频率上工作并且对脉宽进行调整,以匹配所需的占空比。

PWM控制的主要优点是通过PWM的调光电流更加精确,最大程度地降低LED发光时的色差。

(4)交流驱动

交流驱动器根据不同的应用也可分为降压型、升压型、变换器3种类型。交流驱动器和直流驱动器的区别除了需要对输入的交流屯进行整流滤波之外,从安全角度考虑还存在-个隔离和不隔离的问题。
