移动电源的测试方案

发布时间:2017-12-15

移动电源也叫充电宝、旅行充电器等,是一种集供电和充电功能于一体的便携式充电器,可以给手机、平板电脑等数码设备随时随地充电。一般由锂电芯(或者干电池,较少见)作为储电单元,使用方便快捷。

为确保移动电源质量及新开发产品性能验证,确保设计能满足合同及顾客的要求,达到或超过国家标准规定的技术要求.特制定本测试规范.

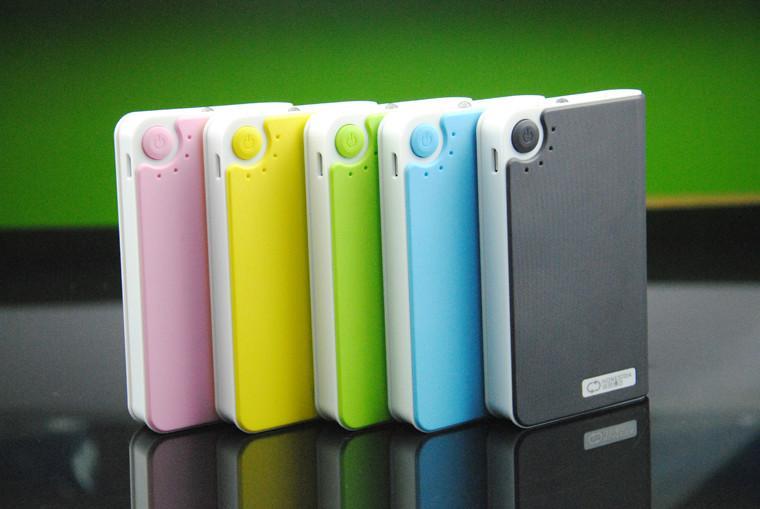

移动电源

一、充电测试:

1. 测试定义: 测试充电状态下的各种指标

2. 测试设备: 直流电源、模拟电池

3. 测试条件: 标准条件、输入4.5V-5.5V/1A(依据相关产品设计参数设置)

4. 测试数量:2-5个

5. 合格依据: 分别测试预充电流;恒流电流;恒压电压;(依据相关产品设计参数检验)

项目 标准

预充电流 50mA

恒流 500±50mA

恒压 4.2V±1%

二、负载效应:

1. 测试定义: 测试电池负载效应

2. 测试设备: 直流负载仪

3. 测试条件: 标准条件

4. 测试数量: 2-5个

5. 合格依据:分别测试0MA;500mA;1000mA的负载电压在5V±0.2V范围;(具体参照<测试报告>)

项目 标准

0mA 5.0V±0.2 V

500mA

1000mA

三、动态负载:

1. 测试定义: 测试电池动态放电性能

2. 测试设备: 直流负载仪

3. 测试条件: 标准条件、放电电流由 100mA到产品最大放电电流输出;(动态时间 100ms)

4. 测试数量: 2-5个

5. 合格依据: 产品能够正常不间断输出。(具体参照<测试报告>)

项目 标准

动态带载 电池能够正常输出

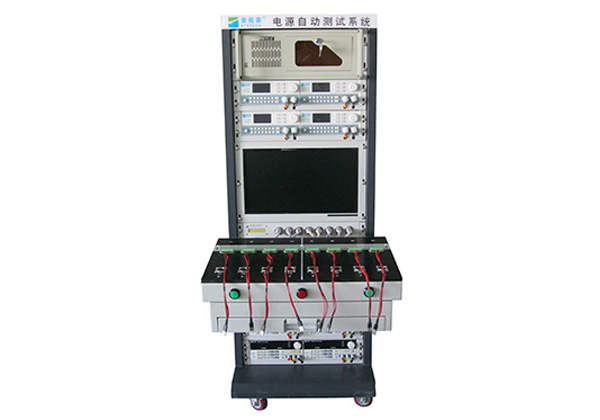

移动电源测试系统

四、放电时间:

1. 测试定义: 测试电池实际放电时间

2. 测试设备: 直流负载仪

3. 测试条件: 标准条件、电池满电并以产品的输出端口最大电流放电(依据相关产品设计参数检验)

4. 测试数量: 2-5个

5. 合格依据: 依据相应产品实际容量容量计算;(具体参照<测试报告>)

状况 标准

放电时间 电池正常工作,放电时间不小于 分钟

五、输出效率:

1. 测试定义: 测试电池放电时的转换效率

2. 测试设备: 直流电源、直流负载仪、模拟电池、FLUKE17B

3. 测试条件: 标准条件、最大负载输出

4. 测试数量: 2-5个

5. 合格依据:用产品相应的最大输出电流放电分别测试3.2V;3.4V;3.6;3.8;4.0V;4.2V;每个时段的电流及升压后输出口的相应电压和电流计算出每个时段的输出效率,标准效率≥85%(具体参照<测试报告>)

项目 标准 电芯电压(V) 电芯电流(mA) 输出电压(V) 输出电流(mA) 效率

mA放电 平均效率>=85% 3.2

六、 输出波纹:

1. 测试定义: 测试电池输出纹波

2. 测试设备: 示波器

3. 测试条件: 标准条件

4. 测试数量: 2-5个

5. 合格依据: 空载波纹小于100mV ,500mA负载不能150Mv; 1000mA负载不能250Mv;

状况 标准

0mA <100mV

250mA <150mV

500mA <250mV

七、输入输出保护:

1. 测试定义: 测试电池输入输出保护功能

2. 测试设备: 直流电源、直流负载仪、模拟电池

3. 测试条件: 标准条件

4. 测试数量: 2-5个

5. 合格依据: 符合标准,保护电路需在规定范围内动作,不损坏任何组件;

输出过流保护 限功率,随着电流增大,输出电压下降

输出短路保护 关闭输出,短路条件移除后,电池包能自行解除保护状态

移动电源测试系统

八、电芯保护:

1. 测试定义: 测试保护IC过流、过充、过放保护点

2. 测试设备: 直流电源、直流负载仪、模拟电池

3. 测试条件: 标准条件

4. 测试数量: 2-5个

5. 合格依据: 符合标准,保护电路需在规定范围内动作,不损坏任何组件;

过充保护电压 4.25-4.35V

过放保护电压 2.4±0.1V

过流保护电流 3.0±0.5A

九、显示:

1. 测试定义: 测试LED显示

2. 测试设备: 直流电源

3. 测试条件: 标准条件

4. 测试数量: 2-5个

5. 合格依据: (依据相关产品设计参数检验)

项目 标准

充电显示 ◎○○○→●◎○○→●●◎○→●●●◎→●●●●

放电显示 显示剩余电量

按键显示 显示当前电量

边充边放显示 无边充边放功能,显示充电

十、边充边放测试:

1. 测试定义: 测试电池是否具备边充边放特性

2. 测试设备: 直流电源、直流负载仪

3. 测试条件: 标准条件

4. 测试数量: 2-5个

5. 合格依据: 无边充边放功能,同时接入时充电优先;

项目 标准

边充边放 无边充边放功能,同时接入时充电优先
