LED开关电源有哪些保护模式?

发布时间:2017-12-22

LED开关电源的保护模式如下:

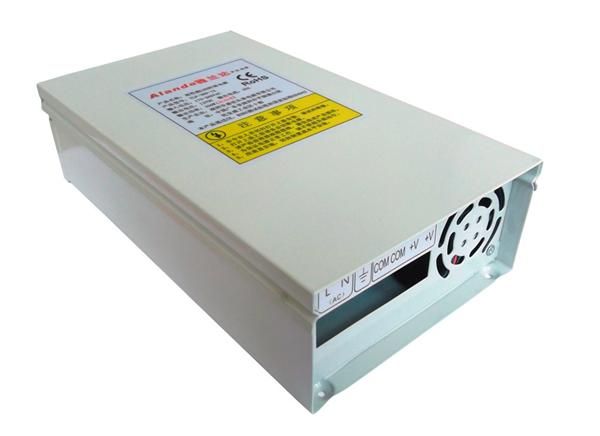

LED开关电源

1、过流电路:通常要先知道当出现负载短路、过载或者控制电路失效等意外情况时,会引起流过开关管的电流过大,使管子功耗增大、发热,假如没有过流保护装置,大功率开关管就有几率损坏;调节电路的失效,还可能导致LED过流损坏。过流保护通常是经过取样电阻或霍尔传感器等进行检测、对比,进而达到保护,他们的缺点是外形体积大,还有就是成本较高;

2、过冲电路:一般稳流型开关电源在开机和关机时比较容易造成电流过冲,LED之类的负载对ms级的电流过冲都是不允许的,所以瞬间大电流的冲击极有几率损坏LED器件;

3、过压电路:稳流型电源假如负载发生断路,电流检测电阻两端的电压降低到零,一旦给定值不为零,调节器就会使得输出电压加速升高到最高值,对与负载连接接触不良的时候来说是很危险的。 对于LED、半导体制冷等负载来说,过压发生的时候,第一个要求就是保护负载,然后才是保护开关功率管;

4、直通电路:开关电源常用的拓扑结构是半桥和全桥,“直通”对它会有挺大的危害,直通是同一桥臂两只晶体管在同一时间内同时导通的现象。通常在换流期,开关电源比较容易受到干扰进而造成直通,过大的直通电流会损坏用于逆变的电力电子器件。如果出现直通现象,我们必须要尽快检测出来并且要立即关断驱动,以达到避免开关器件的PN结积累过大的热量而导致烧坏。
