LED驱动电源常见难题

发布时间:2017-12-27

LED驱动电源常见难题

为了节能省电,LED得到了很大的推行,但LED都需求有个电源驱动,其好坏会直接影响LED的寿数,因而如何做好一个LED驱动电源是LED电源描绘者的重中之重。本文分析了一些LED驱动电源的难题,期望能够对工程师供给一点协助。

1、驱动电路直接影响LED寿命

通常我们所说的LED驱动包括数码驱动和类推驱动两类,数码驱动指数字电路驱动,包括数字调光操控,RGB全彩变幻等。类推驱动指类推电路驱动,包括AC恒流开关电源,DC恒流操控电路。驱动电路由电子元件组成,包括半导体元件,电阻,电容,电感等,这些元件都有运用寿数,任何一个器材失效都会致使整个电路的失效或许有些功用失效。 LED的运用寿数是5-10万小时,按5万小时算,接连点亮,有近6年的寿数。开关电源的寿数是很难到达6年的,市面上出售的开关电源质保期通常是2-3年,到达6年质保的电源是军品级别的,价钱是通常电源的4-6倍,通常的灯具厂是很难承受的。所以LED灯具的毛病多为驱动电路毛病。

2、散热难题

LED为冷光源,作业结温不能超过限值,描绘时还要留必定余量。整个灯具的描绘要思考外形漂亮,装置便利,配光,散热等许多方面难题,要在许多要素中寻求平衡点,这样全体的灯具才是最棒的.LED灯具的开展时刻不长,能够学习的经历不多,许多描绘都是不断完善的。有些LED灯具厂家所用电源为外协或许外购,灯具描绘师对电源知道不多,给LED的散热空间较大,给电源的散热空间较小。通常是描绘好灯具后再找适宜的电源来配套,这样就给电源的配套带来必定的难度。常常碰到因灯具内部空间较小或许内部温度较高,并且本钱操控较低,无法配到适宜电源。有些LED灯具厂有电源研制才干,在开端描绘灯具前期进行评价,电源的描绘同步进行,就能处理以上难题。在描绘中要归纳思考LED的散热和电源的散热,全体操控灯具的温升,这样才干描绘出较好的灯具。

3、电源描绘中的难题

a,功率描绘。尽管LED光效高,可是还有80-85%的热能损耗,致使灯具内部有20-30度的温升,若是室温25度状况,灯具内部就有45-55度,电源长时刻在高温环境下作业,要确保寿命就必须加大功率余量,通常留到1.5-2倍的余量。

b,元件选型。灯具内部温度45-55度状况下,电源内部温升还有20度左右,则元件邻近的温度要到达65-75度。有些元件在高温状况参数会飘移,还有些寿命会缩短,所以器材要挑选能在较高温度长时刻运用的,特别注意电解电容和导线。

c,电功能描绘。开关电源对准LED的参数描绘,主要是恒流参数,电流的巨细决议LED的亮度,若是批量电流差错较大,则整批灯的亮度不均匀。并且温度的改变也能致使电源输出电流偏移。通常是批量差错操控在+/-5%以内,才干确保灯的亮度共同.LED的正向压降有误差,电源描绘的恒流电压规模要包括LED的电压规模。多个LED串连运用时分,最小压降乘以串连数量为下限电压,最大压降乘以串连数量为上限电压,电源的恒流电压规模要比这个规模稍宽些,通常上下限各留1-2V余量。

d,PCB布板描绘.LED灯具留给电源的尺度较小(除非是电源外置的),所以在PCB描绘上需求较高,要思考的要素也多。安全间隔要留够,需求输入和输出阻隔的电源,一次侧电路和二次侧电路需求耐压1500-2000VAC,在PCB上至少要留够3MM的间隔。若是是金属外壳的灯具,则整个电源的布板还要思考高压有些和外壳的安全间隔。若是没有空间确保安全间隔状况下就要运用其他办法确保绝缘,比如在PCB上打孔,加绝缘纸,灌封绝缘胶等。别的布板还要思考热量均衡,发热元件要均匀分布,不能会集放置,防止部分温度升高。电解电容远离热源,减缓老化,延伸运用寿数。

e,认证难题。目前国内还没有对准LED灯具的规范,国家相关部分正在研讨制定,国内出售的灯具认证是参照照明灯具的规范,外销的是做CE或UL等认证,还有些参照国外的LED灯具规范来做。所以对准这种状况,开关电源的描绘要一起满意以上的这些规范是比拟艰难的,咱们只能对准不一样的需求满意不一样的认证。

4、运用参数。

外购电源在挑选上主要看恒流和恒流的电压规模。恒流值挑选为LED的规范电流偏下。电压规模的挑选要适中,尽量不要挑选较大规模,防止功率的糟蹋。

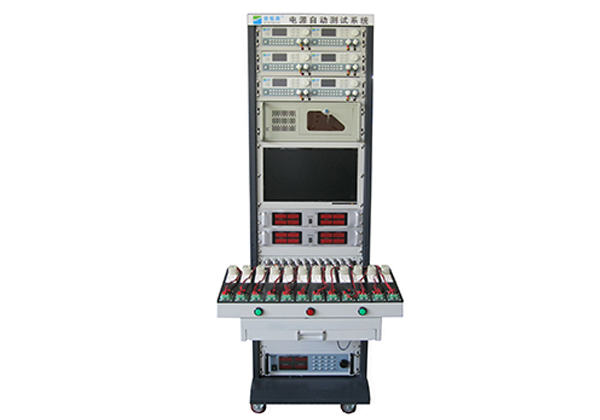

LED驱动电源测试系统
