交流充电桩和直流充电桩有哪些区别?

发布时间:2017-12-28

一、什么是充电桩

充电桩其功能类似于加油站里面的加油机,可以根据不同的电压等级为各种型号的电动汽车充电,可以固定在地面或墙壁,安装于公共建筑(公共楼宇、商场、公共停车场等)和居民小区停车场或充电站内。充电桩的输入端与交流电网直接连接,输出端都装有充电插头用于为电动汽车充电。

充电桩目前分为交流充电桩和直流充电桩

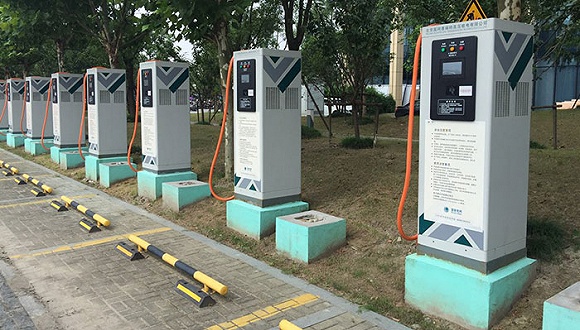

交流充电桩

交流充电桩输出单相/三相交流电通过车载充电机转换成直流电给车载电池充电,功率一般较小(有7kw、22kw、40kw等功率),充电速度一般较慢,故一般安装在小区停车场等地。

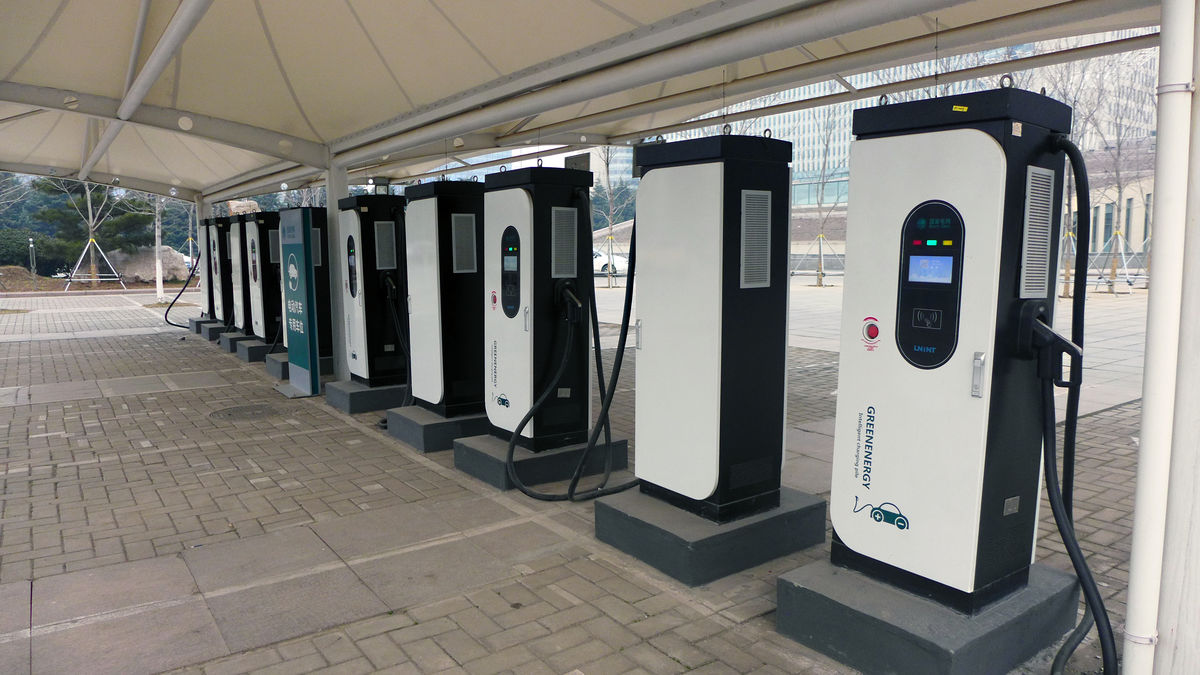

直流充电桩

直流充电桩(或称非车载充电机)则是直接输出直流电给车载电池进行充电,功率较大(有60kw、120kw、200kw甚至更高),充电速度较快,故一般安装在高速公路旁的充电站。

那么从充电桩的外观怎么判断一个桩是直流桩还是交流桩呢?

一般来说,直流充电桩体型比较粗犷(由于内部有一定数量的AC-DC电源模块,功率越高,模块数量越多,桩体越大),交流充电桩比较娇小。更明显的一点差别是:其枪头(充电线路)不一样,直流充电桩是9线插头,而交流充电桩是7线插头。

二、交流充电桩的充电线路

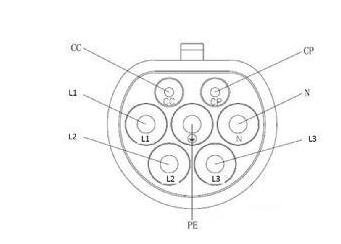

交流充电桩头

如上图,交流充电桩输出由7根线组成,分别是:

l交流电源线路:L1、L2、L3;

l设备地线:PE;

l中线:N;

l连接确认线路:CC;

l控制引导线路:CP。

交流充电桩就是通过这7根线给电动汽车进行充电。

三、直流充电桩的充电线路

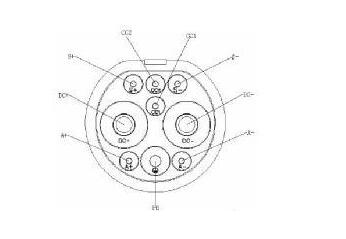

直流充电桩头

如上图,直流充电桩输出由9根线组成,分别是:

l直流电源线路:DC+、DC-;

l设备地线:PE;

l充电通信线路:S+、S-;

l充电连接确认线路:CC1、CC2;

l低压辅助电源线路:A+、A-。

交流充电桩和直流充电桩有以下几个区别?

1、设备不同

交流充电桩需要借助车载充电机来充电,直流快速充电桩不需要这个设备。

2、充电速度不同

二者在充电速度上差别较大,一辆纯电动汽车(普通电池容量)完全放电后通过交流充电桩充满需要8个小时,而通过直流快速充电桩仅需要2到3个小时。

3、快充能力不同

交流充电桩给电动汽车的充电机提供电力输入,由于车载充电机的功率并不大,所以不能实现快速充电。直流快速充电桩是固定安装在电动汽车外、与交流电网连接,可以为非车载电动汽车的动力电池提供直流电源的供电装置,直流充电桩可以提供足够的功率,输出的电压和电流调整范围大,可以实现快充的要求。
