开关稳压电源有哪些优缺点?

发布时间:2018-01-04

首先普通稳压电源又叫做线性电源,属串联型稳压,它的调整管工作在线性放大的状态,一般调整管的压降越大,它的效率就会越低,但为了保证调整管的正常运行,一定的压降又是很有必要的,由此我们看出普通稳压电源的效率来说会较低。

普通稳压电源是通过变压器降压在整流的串联型稳压,通过采样电路来控制电源调整管的导通电流去改变电源内阻,从而使输出电压稳定。串联型稳压电源的效率小于50%。

第二类是开关型稳压电源,开关型电源电路可分为串联型和并联型两个类型。它是直接整流来获得高压直流,通过高频震荡器控制开关管的通断的时间比例来调整输出电压。

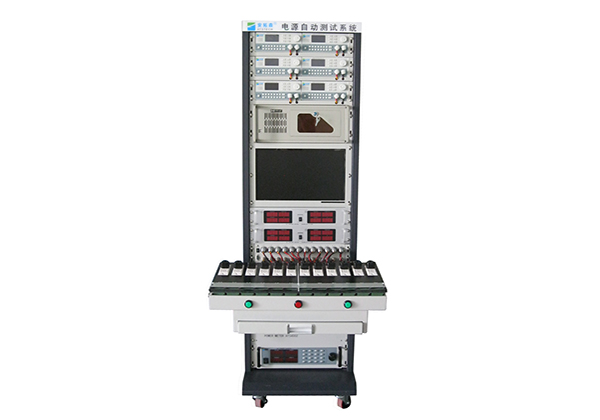

开关电源测试系统

综上所述,简单的来说,普通稳压电源是通过采样电路来控制电源调整管的导通来改变电源内阻,从而使负载上的电压稳定。

开关型稳压电源是通过控制开关管的通断的比例来调整输出电压。

开关稳压电源的优点

优点1:简单总结:功耗小,效率高,小巧轻便

它的最大优点就是效率要较高。原因是在开关状态下,晶体管自身消耗功能较小,自身能够达到百分之七八十的效率,同时不需要降压变压器,它的输出变压器工作在高频,而且体积小于50赫的工频变压器。所以开关型稳压电源的电路又有着小巧和轻便的优点。它能够在较大的电压范围正常工作。优点2:稳压范围宽

从开关稳压电源的输出电压是由激励信号的占空比来调节的,输入信号电压的变化可以通过调频或调宽来进行补偿,如此,在工频电网电压变化较大情况下,它依然可以保证有较稳定的输出电压。综合来说开关电源的稳压范围是很宽的,稳压效果是比较好的。

优点3:电路形式灵活多样

例如,有自激式和他激式,有调宽型和调频型,有单端式和双端式等等,电源研发人员可以发挥各种类型电路的优点,设计研发出能满足不同应用环境的开关稳压电源。

开关稳压电源的缺点

缺点1:开关干扰

严重的开关干扰是开关稳压电源的最大缺点。开关稳压电源中,功率调整开关晶体管V工作在开关状态,它产生的交流电压和电流通过电路中的其他元器件产生尖峰干扰和谐振干扰,这些干扰如果不采取一定的措施进行抑制、消除和屏蔽,就会严重地影响整机的正常工作。

缺点2:电路结构复杂,故障率高,维修麻烦。维修和造价成本高

本文我们分析了稳压电源,可以分为普通稳压电源和开关型稳压电源。同时说明了开关型稳压电源的优缺点,了解了这些问题详细在设计研发开关电源的过程中,会有一定的帮助。
