开关电源测试系统的性能特点

发布时间:2018-01-11

开关电源测试系统适用于AC/DC Power Supply及DC/DC Convertor之测试应用41项标准测试功能扩充性强,可轻易整合其它具标准化介面之测试仪器,测试速度快且效率高,较传统ATS速度快约3-4倍,开放式系统平台,使用者可依需求自行编辑测试步骤标准化仪控介面语言及简单易学图形化操作环境(Windows 95/98/NT)提供报表设计、统计分析能力。

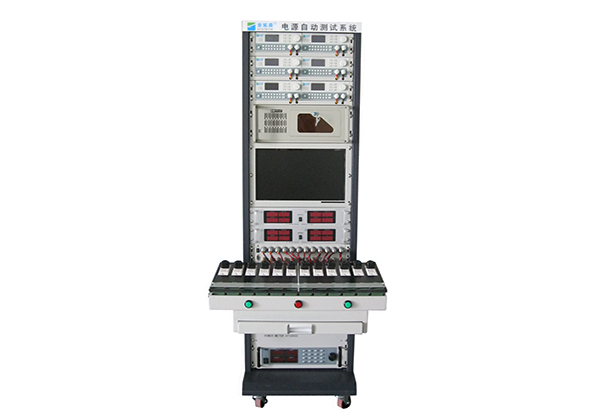

开关电源测试系统

开关电源测试系统就是针对传统ATE的缺陷及各种开关电源实际应用需求而设计的自动化测试系统,符合研发设计、生产检测、品质控制等之应用,其主要特性如下:

效率高

采用同步平行之测试架构较一般传统ATS速度快约3-4倍。对各组输出做同步平行测试,比一般传统测试系统快约3倍。一般标准的测试程式,包含DC Voltage、OVP、OCP等25项。 系统稳定度高

Chroma自行研发之交流电源供应器,Stability和Reliability极佳,Load Regulation小于0.02% 电子负载 由Mosfet构成,各种参数和电流大小、Slew Rate、周期、起动点等全部可由使用者根据实际应用条件来设定。 开关电源测试系统由各组开关电源分析仪和扩充量测单元对各组输出做同步测试,结果非常稳定。

准确度高

可以完全根据SMPS应用特性而模拟电流负载变化的真正状态,确保测试结果的可信度。 -百分之百模拟各种输入状态,如开机角度控制、输入电源干扰之各种现象,提供最正确之测试状况。 DC电压,使用14 Bit ADC,测到小数点第三位,准确度0.02%+0.02%FS。 -NOISE电压、Differential Mode输入,并有8段Low Pass Filter供选择使用,解析度达1%+1%FS。 时间,使用24 Bit Counter,解析度1uS,准确度10uS。

扩充性强

AC/DC,DC/DC可由同一测试程式完成,硬体不须更动,Modular系统架构,具最灵活的扩充性。 输出电压可测到200V,负载电流可并联扩充,动态负载达125KHz等。 系统可测到12组输出。 开关电源测试系统软体可扩充至AC/AC,DC/DC等各种SPS的测试。 透过Built-in的6组Relay和16Bit的TTL控制信号可与其他仪器设备连线作业。 透过10组Ext Measurement,可测至PCB内的AC和DC电压模拟In-Circuit Test。

统计分析能力

测试结果统计分析能力,并产生分析图表,以即时提供制程偏差警告。 系统程式人性化,操作简单易学。 组立式系统,维修容易。
